瓷磚作為家居裝修的“臉面”，其鋪貼質(zhì)量直接影響整體美觀與使用壽命。近年來，因瓷磚空鼓、脫落引發(fā)的維修糾紛屢見不鮮，多數(shù)業(yè)主將問題歸咎于瓷磚質(zhì)量，卻忽視了施工環(huán)節(jié)中瓷磚膠使用的隱蔽細(xì)節(jié)。事實(shí)上，瓷磚膠作為瓷磚與基層之間的“粘合劑”，其施工工藝的規(guī)范性對鋪貼效果起決定性作用。本文將從基層處理、配比調(diào)制、鋪貼手法三個(gè)易被忽視的細(xì)節(jié)切入，結(jié)合工程案例與行業(yè)標(biāo)準(zhǔn)，解析瓷磚膠施工的關(guān)鍵技術(shù)要點(diǎn)，幫助業(yè)主與施工方規(guī)避質(zhì)量隱患。
一、基層處理：瓷磚膠施工的“隱形地基”
基層強(qiáng)度不足是導(dǎo)致瓷磚空鼓的首要誘因。某裝修公司2024年的施工質(zhì)量報(bào)告顯示，60%的瓷磚脫落問題源于基層未達(dá)標(biāo)準(zhǔn)——常見的起砂、開裂、油污等缺陷，會直接削弱瓷磚膠的附著力。根據(jù)《陶瓷磚膠粘劑》(JC/T5472017)標(biāo)準(zhǔn)，基層表面的抗壓強(qiáng)度需≥1.5MPa，用指甲劃刻無明顯痕跡方可施工。
正確處理步驟需分三步進(jìn)行：
1.硬化處理：對起砂基層，需先用混凝土界面劑(如乳液型界面劑)均勻涂刷，靜置24小時(shí)確保形成堅(jiān)固涂層;若基層存在裂縫，應(yīng)采用環(huán)氧樹脂修補(bǔ)砂漿填充，寬度≥0.3mm的裂縫需嵌入玻纖網(wǎng)格布增強(qiáng)。
2.清潔除塵：使用高壓水槍沖洗基層表面，頑固油污需用中性洗滌劑(pH值78)擦拭，避免酸堿殘留影響瓷磚膠固化;施工前用干燥抹布擦凈浮灰，確?；鶎雍省?%(可用濕度計(jì)檢測)。

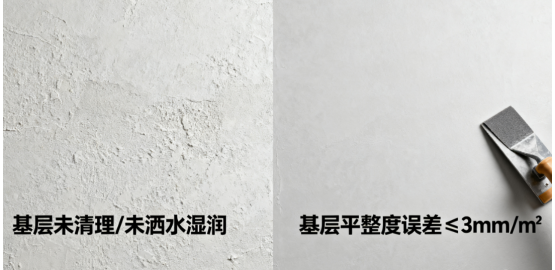

3.平整度校準(zhǔn)：用2米靠尺檢查基層誤差，偏差超過3mm/m的區(qū)域需用石膏基找平砂漿修補(bǔ)，陰陽角處需做R=5mm的圓弧處理，防止應(yīng)力集中導(dǎo)致瓷磚開裂。
某業(yè)主曾因施工隊(duì)未做界面處理，導(dǎo)致廚房墻面瓷磚在鋪貼后3個(gè)月大面積空鼓。返工后采用“界面劑+機(jī)械拉毛”工藝，至今5年無脫落現(xiàn)象，印證了基層處理的重要性。
二、瓷磚膠調(diào)制：“水灰比”決定粘結(jié)強(qiáng)度
瓷磚膠的配比調(diào)制是施工中的“技術(shù)盲區(qū)”，不少工人憑經(jīng)驗(yàn)加水，導(dǎo)致膠漿過稀或結(jié)塊。某第三方檢測機(jī)構(gòu)的實(shí)驗(yàn)數(shù)據(jù)顯示：當(dāng)水灰比超出產(chǎn)品說明書±5%時(shí)，瓷磚膠的拉伸粘結(jié)強(qiáng)度會下降20%30%。以市面上常見的C2型瓷磚膠為例，標(biāo)準(zhǔn)配比為粉:水=10:2.53(重量比)，需用電動攪拌器以800r/min轉(zhuǎn)速攪拌3分鐘，靜置5分鐘后二次攪拌，確保無粉團(tuán)、呈牙膏狀稠度。
調(diào)制細(xì)節(jié)誤區(qū)需特別注意：
避免二次加水：膠漿初凝后(通常2030分鐘)若變稠，嚴(yán)禁加水稀釋，應(yīng)直接廢棄。某工地因工人為趕工期重復(fù)加水，導(dǎo)致膠漿保水性下降，瓷磚鋪貼后出現(xiàn)“返漿”現(xiàn)象。
專用工具攪拌：手動攪拌易產(chǎn)生氣泡，建議使用行星式攪拌機(jī)，攪拌桶需內(nèi)壁光滑，防止粉料殘留結(jié)塊。
區(qū)分瓷磚類型：鋪貼大規(guī)格瓷磚(≥600×600mm)時(shí)，需選用重型瓷磚膠(如C2TES型)，并額外添加憎水劑(摻量1%2%)，應(yīng)對衛(wèi)生間等潮濕環(huán)境。
某別墅項(xiàng)目鋪貼1.2m×0.6m的巖板時(shí)，因未按要求使用專用重型瓷磚膠，3個(gè)月后出現(xiàn)邊角空鼓。后采用“背涂+雙面刮膠”工藝(瓷磚背面涂刷瓷磚膠，基層用10mm齒形刮板刮膠)，成功解決問題。
三、鋪貼手法：“刮膠厚度”與“晾置時(shí)間”的精準(zhǔn)把控
瓷磚膠的鋪貼工藝直接影響膠漿的飽滿度與固化效果。常見錯(cuò)誤如“單點(diǎn)打膠”“膠層過厚”等，會導(dǎo)致膠漿固化不均，形成空鼓空腔。根據(jù)《陶瓷墻地磚工程施工與驗(yàn)收規(guī)程》(GB/T503492015)，刮膠面積需≥90%，不同規(guī)格瓷磚對應(yīng)的刮板齒深不同：
小磚(≤300×300mm)：選用6mm齒形刮板
中磚(300×600mm800×800mm)：選用810mm齒形刮板
大磚/巖板(≥900×900mm)：選用12mm齒形刮板，且需在瓷磚背面滿涂膠漿(“背膠法”)
晾置時(shí)間控制是另一關(guān)鍵：瓷磚膠刮涂后需在開放時(shí)間內(nèi)(通常1525分鐘，夏季縮短至10分鐘)完成鋪貼，用橡膠錘輕敲瓷磚表面，確保膠漿與基層、瓷磚背面完全貼合。某施工隊(duì)因中午休息前刮膠未及時(shí)鋪貼，導(dǎo)致膠漿表面結(jié)皮，返工率高達(dá)40%。
此外，鋪貼后24小時(shí)內(nèi)嚴(yán)禁踩踏，并需用十字架定位器(間距23mm)保持磚縫均勻，避免熱脹冷縮導(dǎo)致瓷磚擠壓開裂。某精裝修項(xiàng)目通過“隨貼隨查”制度(用小錘輕敲瓷磚四角及中心，空鼓聲立即返工)，將空鼓率控制在0.5%以下，遠(yuǎn)低于行業(yè)平均水平。
四、驗(yàn)收與養(yǎng)護(hù)：細(xì)節(jié)決定最終質(zhì)量
瓷磚鋪貼完成后，7天養(yǎng)護(hù)期內(nèi)的保護(hù)措施同樣重要。需避免陽光直射(可覆蓋濕麻袋)，禁止?jié)娝疀_刷;驗(yàn)收時(shí)采用空鼓錘敲擊法，單塊瓷磚空鼓面積≤10%且主要受力部位無空鼓為合格。對于吸水率>6%的陶質(zhì)磚，鋪貼前需提前2小時(shí)浸泡，但應(yīng)瀝干表面水分，防止“濕磚干貼”導(dǎo)致瓷磚膠稀釋。
值得注意的是，瓷磚膠的固化時(shí)間受環(huán)境溫度影響顯著：溫度低于5℃時(shí)需采用冬季專用瓷磚膠(添加防凍劑)，并延長養(yǎng)護(hù)至14天;高溫環(huán)境(>35℃)則需在基層灑水降溫，避免膠漿過快失水。某北方工地冬季施工未采取保溫措施，導(dǎo)致瓷磚膠固化緩慢，2個(gè)月后出現(xiàn)大面積脫落，經(jīng)濟(jì)損失超過10萬元。
瓷磚膠施工的三大細(xì)節(jié)——基層處理、配比調(diào)制、鋪貼手法，看似簡單卻暗藏技術(shù)玄機(jī)。業(yè)主在裝修時(shí)，除選擇正規(guī)品牌瓷磚膠(查看產(chǎn)品檢測報(bào)告中的“拉伸粘結(jié)強(qiáng)度”“耐水性”指標(biāo))，更需監(jiān)督施工方嚴(yán)格執(zhí)行規(guī)范流程。記?。汉细竦拇纱u鋪貼不僅是“貼牢”，更是通過科學(xué)工藝實(shí)現(xiàn)“十年無憂”。建議保留瓷磚膠的產(chǎn)品合格證與施工記錄，以便后期出現(xiàn)問題時(shí)追溯責(zé)任。唯有細(xì)節(jié)把控到位，才能讓家居墻面“面子”持久如新。
